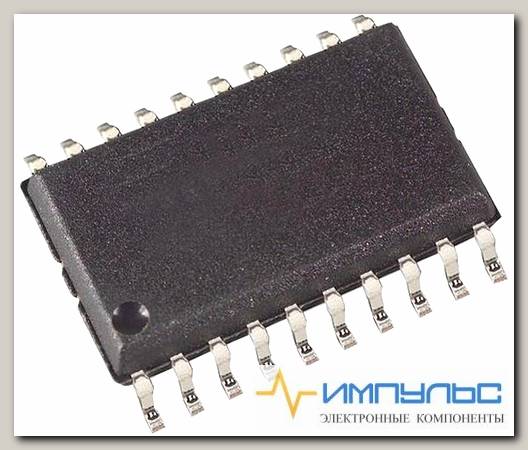

SN74HC541PW, (АП13) /Код si-478517
- Артикул: si-478517
Микросхемы / Логические микросхемы / Микросхемы ТТЛ (серия 74)8-разрядный буфер/драйвер, с тремя состояниями выхода, 20TSSOP
| Корпус | TSSOP20 |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 165 ns at 2 V, 33 ns at 4.5 V, 28 ns at 6 V |
| Высота | 1.05 mm |
| Выходной ток высокого уровня | 7.8 mA |
| Выходной ток низкого уровня | 7.8 mA |
| Диапазон рабочих температур | 40 C to + 85 C |
| Длина | 6.6 mm |
| Категория продукта | Буферы и линейные аппаратные драйверы |
| Количество входных линий | 8 Input |
| Количество выходных линий | 8 Output |
| Количество каналов | 8 |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 8 uA, 6 V |
| Напряжение питания - мин. | 2 V |
| Подкатегория | Logic ICs |
| Полярность | Non-Inverting |
| Рабочее напряжение питания | 2 V to 6 V |
| Рабочий ток источника питания | 80 uA |
| Размер фабричной упаковки | 70 |
| Семейство логических элементов | HC |
| Серия | SN74HC541 |
| Технология | CMOS |
| Тип входного сигнала | Single-Ended |
| Тип выхода | 3-State |
| Тип логики | CMOS |
| Тип продукта | Buffers Line Drivers |
| Ток покоя | 8 uA |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | TSSOP-20 |
| Функция | Buffer/Line Driver |
| Ширина | 4.5 mm |
| Base Product Number | 74HC541 ->, |
| Current - Output High, Low | 7.8mA, 7.8mA |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Logic Type | Buffer, Non-Inverting |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Bits per Element | 8 |
| Number of Elements | 1 |
| Operating Temperature | -40В°C ~ 85В°C (TA) |
| Output Type | 3-State |
| Package | Tube |
| Package / Case | 20-TSSOP (0.173, 4.40mm Width) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Series | 74HC ->, |
| Supplier Device Package | 20-TSSOP |
| Voltage - Supply | 2V ~ 6V |
| Вес, г | 0.24 |
