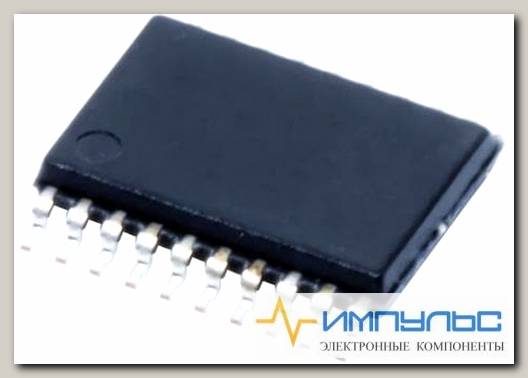

SN74HCT240PW /Код si-446711

LOGIC, BUS BUFF/DVR OCTAL, 20TSSOP; Logic Family / Base Number:74HCT240; Logic Device Type:Buffer / Line Driver, Inverting; Logic Case Style:TSSOP; No. of Pins:20Pins; Supply Voltage Min:4.5V; Supply Voltage Max:5.5V; Logic IC Family:74HCT; Logic IC Base Number:74240; Operating Temperature Min:-40°C; Operating Temperature Max:85°C; Product Range:-; Automotive Qualification Standard:-; MSL:MSL 1 - Unlimited; SVHC:No SVHC (15-Jan-2019); Logic Function Number:74240; Logic IC Base Number:74240; Logic IC Function:Octal Buffer and Line Driver with 3-State Outputs; Operating Temperature Range:-40°C to +85°C; Supply Voltage Range:4.5V to 5.5V; Termination Type:Surface Mount Device

Brand	Texas Instruments
Factory Pack Quantity	70
Function	Buffer/Line Driver
Height	1.05 mm(Max)
High Level Output Current	-6 mA
Input Signal Type	Single-Ended
Length	6.6 mm(Max)
Logic Family	HCT
Logic Type	CMOS
Low Level Output Current	6 mA
Manufacturer	Texas Instruments
Maximum Operating Temperature	+85 C
Minimum Operating Temperature	-40 C
Mounting Style	SMD/SMT
Number of Channels	8
Number of Input Lines	8 Input
Number of Output Lines	8 Output
Operating Supply Current	80 uA
Operating Supply Voltage	5 V
Operating Temperature Range	-40 C to+85 C
Output Type	3-State
Package / Case	TSSOP-20
Packaging	Tube
Polarity	Inverting
Product Category	Buffers Line Drivers
Propagation Delay Time	42 ns at 4.5 V, 38 ns at 5.5 V
Quiescent Current	8 uA
RoHS	Details
Series	SN74HCT240
Supply Current - Max	8 uA
Supply Voltage - Max	5.5 V
Supply Voltage - Min	4.5 V
Technology	CMOS
Unit Weight	0.002716 oz
Width	4.5 mm(Max)
Вид монтажа	SMD/SMT
Время задержки распространения	42 ns at 4.5 V, 38 ns at 5.5 V
Высота	1.05 mm
Выходной ток высокого уровня	6 mA
Выходной ток низкого уровня	6 mA
Диапазон рабочих температур	40 C to + 85 C
Длина	6.6 mm
Категория продукта	Буферы и линейные аппаратные драйверы
Количество входных линий	8 Input
Количество выходных линий	8 Output
Количество каналов	8
Максимальная рабочая температура	+ 85 C
Минимальная рабочая температура	40 C
Напряжение питания - макс.	8 uA, 5.5 V
Напряжение питания - мин.	4.5 V
Подкатегория	Logic ICs
Полярность	Inverting
Рабочее напряжение питания	5 V
Рабочий ток источника питания	80 uA
Размер фабричной упаковки	70
Семейство логических элементов	HCT
Серия	SN74HCT240
Технология	CMOS
Тип входного сигнала	Single-Ended
Тип выхода	3-State
Тип логики	CMOS
Тип продукта	Buffers Line Drivers
Ток покоя	8 uA
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	TSSOP-20
Функция	Buffer/Line Driver
Ширина	4.5 mm
Base Product Number	74HCT240 ->,
Current - Output High, Low	6mA, 6mA
ECCN	EAR99
HTSUS	8542.39.0001
Moisture Sensitivity Level (MSL)	1 (Unlimited)
Mounting Type	Surface Mount
Number of Bits per Element	4
Number of Elements	2
Operating Temperature	-40В°C ~ 85В°C (TA)
Package	Tube
REACH Status	REACH Unaffected
RoHS Status	ROHS3 Compliant
Supplier Device Package	20-TSSOP
Voltage - Supply	4.5V ~ 5.5V
