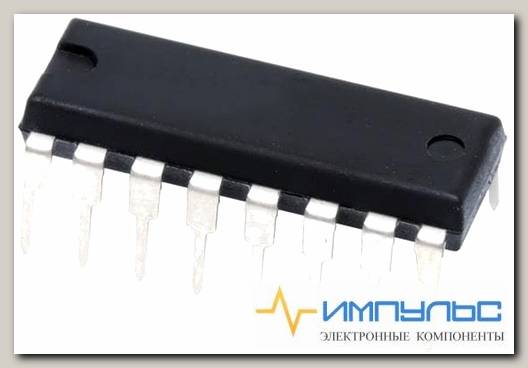

SN74LS156N /Код si-483663

IC, DECODER/DEMUX; Logic Family / Base Number:74LS156; Logic Type:Decoder / Demultiplexer; No. of Channels:-; Line Configuration:2:4; Supply Voltage Min:4.75V; Supply Voltage Max:5.25V; Logic Case Style:DIP; No. of Pins:16Pins; Logic IC Family:74LS; Logic IC Base Number:74156; Operating Temperature Min:0°C; Operating Temperature Max:70°C; Product Range:-; Automotive Qualification Standard:-; MSL:-; SVHC:No SVHC (15-Jan-2019); Applications:3 to 8 Line Decoder, Dual 2 to 4 Line Decoder, Dual 1 to 4 Line Demultiplexer; Base Number:74156; Logic Function Number:74156; Logic IC Base Number:74156; Logic IC Function:Dual 2-to-4 Line Decoder/Demultiplexer with Open-Collector Output; No. of Outputs:8Outputs; Operating Temperature Range:0°C to +70°C; Output Current Max:8mA; Ratio:2:4; Supply Voltage Range:4.75V to 5.25V; Termination Type:Through Hole

Brand	Texas Instruments
Factory Pack Quantity	25
Function	Decoder/Demultiplexer
Height	4.57 mm
High Level Output Current	-0.1 mA
Length	19.3 mm
Logic Family	LS
Logic Type	Decoders/Demultiplexers
Low Level Output Current	8 mA
Manufacturer	Texas Instruments
Maximum Clock Frequency	35 MHz
Maximum Operating Temperature	+70 C
Minimum Operating Temperature	0 C
Mounting Style	Through Hole
Number of Circuits	Dual
Number of Input Lines	2 Input
Number of Output Lines	4 Output
Operating Supply Voltage	5 V
Operating Temperature Range	0 C to+70 C
Package / Case	PDIP-16
Packaging	Tube
Product	Decoders/Demultiplexers
Product Category	Encoders, Decoders, Multiplexers Demultiplexers
Propagation Delay Time	27 ns
RoHS	Details
Series	SN74LS156
Supply Current - Max	6.1 mA
Supply Voltage - Max	5.25 V
Supply Voltage - Min	4.75 V
Technology	Bipolar
Unit Weight	0.03357 oz
Width	6.35 mm
Pd - рассеивание мощности	31 mW
Вид монтажа	Through Hole
Время задержки распространения	27 ns
Высота	4.57 mm
Выходной ток высокого уровня	0.1 mA
Выходной ток низкого уровня	8 mA
Диапазон рабочих температур	0 C to + 70 C
Длина	19.3 mm
Категория продукта	Кодеры, декодеры, мультиплексоры и демультиплексор
Количество входных линий	2 Input
Количество выходных линий	4 Output
Количество контуров	Dual
Максимальная рабочая температура	+ 70 C
Максимальная тактовая частота	35 MHz
Минимальная рабочая температура	0 C
Напряжение питания - макс.	6.1 mA, 5.25 V
Напряжение питания - мин.	4.75 V
Подкатегория	Logic ICs
Продукт	Decoders / Demultiplexers
Рабочее напряжение питания	5 V
Размер фабричной упаковки	25
Семейство логических элементов	LS
Серия	SN74LS156
Технология	Bipolar
Тип логики	Decoders/Demultiplexers
Тип продукта	Encoders, Decoders, Multiplexers Demultiplexers
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	PDIP-16
Функция	Decoder/Demultiplexer
Ширина	6.35 mm
Base Product Number	74LS156 ->,
Circuit	2 x 1:4
Current - Output High, Low	100Вµ,A, 8mA
ECCN	EAR99
HTSUS	8542.39.0001
Independent Circuits	1
Moisture Sensitivity Level (MSL)	1 (Unlimited)
Mounting Type	Through Hole
Operating Temperature	0В°C ~ 70В°C
Package	Tube
REACH Status	REACH Unaffected
RoHS Status	ROHS3 Compliant
Supplier Device Package	16-PDIP
Type	Decoder/Demultiplexer
Voltage - Supply	4.75V ~ 5.25V
Voltage Supply Source	Single Supply
Вес, г	1.86
