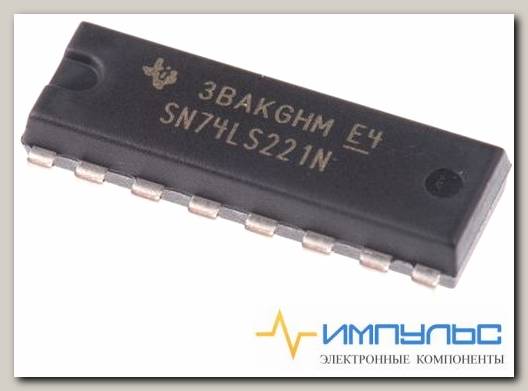

SN74LS221N /Код si-492064

IC, MULTIVIBRATOR, MONSTABLE; Logic Family / Base Number:74LS221; Multivibrator Type:Monostable; Output Current:8mA; Supply Voltage Min:4.75V; Supply Voltage Max:5.25V; Logic Case Style:DIP; No. of Pins:16Pins; Propagation Delay:45ns; Logic IC Family:74LS; Logic IC Base Number:74221; Operating Temperature Min:0°C; Operating Temperature Max:70°C; Product Range:-; Automotive Qualification Standard:-; MSL:-; SVHC:No SVHC (15-Jan-2019); Base Number:74221; Fall Time tf:6ns; Logic Function Number:74221; Logic IC Base Number:74221; Logic IC Function:Dual Monostable Multivibrator with Schmitt-trigger Input; Operating Temperature Range:0°C to +70°C; Rise Time:15ns; Supply Voltage Range:4.75V to 5.25V; Termination Type:Through Hole

Brand	Texas Instruments
Elements per Chip	2
Factory Pack Quantity	25
Height	4.57 mm
High Level Output Current	-0.4 mA
Length	19.3 mm
Logic Family	LS
Logic Type	Monostable Multivibrator
Low Level Output Current	8 mA
Manufacturer	Texas Instruments
Maximum Operating Temperature	+70 C
Minimum Operating Temperature	0 C
Mounting Style	Through Hole
Operating Supply Voltage	5 V
Package / Case	PDIP-16
Packaging	Tube
Product Category	Monostable Multivibrator
Propagation Delay Time	80 ns
RoHS	Details
Series	SN74LS221
Supply Current - Max	4.7 mA
Supply Voltage - Max	5.25 V
Supply Voltage - Min	4.75 V
Unit Weight	0.03357 oz
Width	6.35 mm
Максимальный выходной ток высокого уровня	-0.4mA
Максимальная рабочая температура	+70 °C
Количество элементов на ИС	2
Длина	19.3мм
Минимальное рабочее напряжение питания	4,75 В
Максимальное время задержки распространения при максимальной CL	80 ns @ 5 V
Производитель	Texas Instruments
Тип корпуса	PDIP
Тип монтажа	Монтаж на плату в отверстия
Минимальная рабочая температура	0°C
Ширина	6.35мм
Максимальный ток в рабочей точке	4.7mA
Семейство логических элементов	LS
Высота	4.57мм
Логическая функция	Мультивибратор моностабильный
Максимальное рабочее напряжение питания	5,25 В
Число контактов	16
Размеры	19.3 x 6.35 x 4.57мм
Минимальная ширина импульса	40 нс
Максимальный выходной ток низкого уровня	8mA
Вид монтажа	Through Hole
Время задержки распространения	80 ns
Выходной ток высокого уровня	0.4 mA
Выходной ток низкого уровня	8 mA
Категория продукта	Ждущий мультивибратор
Напряжение питания - макс.	5.25 V, 4.7 mA
Напряжение питания - мин.	4.75 V
Подкатегория	Logic ICs
Рабочее напряжение питания	5 V
Размер фабричной упаковки	25
Серия	SN74LS221
Тип логики	Monostable Multivibrator
Тип продукта	Monostable Multivibrator
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	PDIP-16
Элементов на чипе	2
Base Product Number	74LS221 ->,
Current - Output High, Low	400Вµ,A, 8mA
ECCN	EAR99
HTSUS	8542.39.0001
Independent Circuits	2
Moisture Sensitivity Level (MSL)	1 (Unlimited)
Mounting Type	Through Hole
Operating Temperature	0В°C ~ 70В°C
Package	Tube
Propagation Delay	45ns
REACH Status	REACH Unaffected
RoHS Status	ROHS3 Compliant
Schmitt Trigger Input	No
Supplier Device Package	16-PDIP
Voltage - Supply	4.75V ~ 5.25V
Вес, г	1.89
