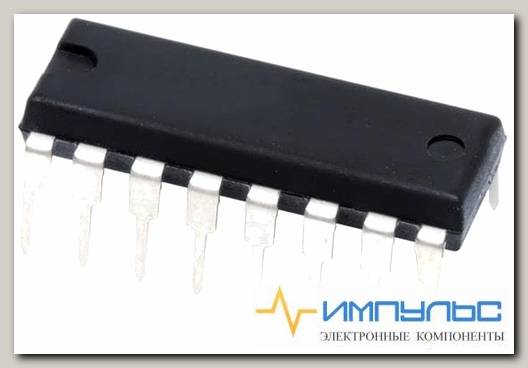

SN74LS251N /Код si-510757

LOGIC, 8-IN DATASELCT/MUX 3ST, 16DIP; Logic Family / Base Number:74LS251; Logic Type:Data Selector / Multiplexer; No. of Channels:1Channels; Line Configuration:8:1; Supply Voltage Min:4.75V; Supply Voltage Max:5.25V; Logic Case Style:DIP; No. of Pins:16Pins; Logic IC Family:74LS; Logic IC Base Number:74251; Operating Temperature Min:0°C; Operating Temperature Max:70°C; Product Range:-; Automotive Qualification Standard:-; MSL:-; SVHC:No SVHC (15-Jan-2019); Logic Function Number:74251; Logic IC Base Number:74251; Logic IC Function:8-to-1 Line Data Selector / Multiplexer with 3-State Outputs; Operating Temperature Range:0°C to +70°C; Ratio:8:1; Supply Voltage Range:4.75V to 5.25V; Termination Type:Through Hole

Brand	Texas Instruments
Factory Pack Quantity	25
Function	8 to 1
Height	4.57 mm
High Level Output Current	-2.6 mA
Input Voltage	2 V to 0.8 V
Length	19.3 mm
Logic Family	LS
Logic Type	Data Selectors/Multiplexers
Low Level Output Current	8 mA
Manufacturer	Texas Instruments
Maximum Clock Frequency	35 MHz
Maximum Operating Temperature	+70 C
Minimum Operating Temperature	0 C
Mounting Style	Through Hole
Number of Circuits	Quad
Number of Input Lines	8 Input
Number of Output Lines	1 Output
Operating Supply Voltage	5 V
Operating Temperature Range	0 C to+70 C
Output Current	-800 mA
Output Voltage	4.75 V to 5.25 V
Package / Case	PDIP-16
Packaging	Tube
Product	Selectors/Multiplexers
Product Category	Encoders, Decoders, Multiplexers Demultiplexers
Propagation Delay Time	45 ns
RoHS	Details
Series	SN74LS251
Supply Voltage - Max	5.25 V
Supply Voltage - Min	4.75 V
Technology	Bipolar
Unit Weight	0.03357 oz
Width	6.35 mm
Вид монтажа	Through Hole
Время задержки распространения	45 ns
Входное напряжение	2.0 V to 0.8 V
Высота	4.57 mm
Выходное напряжение	4.75 V to 5.25 V
Выходной ток	800 mA
Выходной ток высокого уровня	2.6 mA
Выходной ток низкого уровня	8 mA
Диапазон рабочих температур	0 C to + 70 C
Длина	19.3 mm
Категория продукта	Кодеры, декодеры, мультиплексоры и демультиплексор
Количество входных линий	8 Input
Количество выходных линий	1 Output
Количество контуров	Quad
Максимальная рабочая температура	+ 70 C
Максимальная тактовая частота	35 MHz
Минимальная рабочая температура	0 C
Напряжение питания - макс.	5.25 V
Напряжение питания - мин.	4.75 V
Подкатегория	Logic ICs
Продукт	Selectors / Multiplexers
Рабочее напряжение питания	5 V
Размер фабричной упаковки	25
Семейство логических элементов	LS
Серия	SN74LS251
Технология	Bipolar
Тип логики	Data Selectors/Multiplexers
Тип продукта	Encoders, Decoders, Multiplexers Demultiplexers
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	PDIP-16
Функция	8 to 1
Ширина	6.35 mm
Вес, г	2
