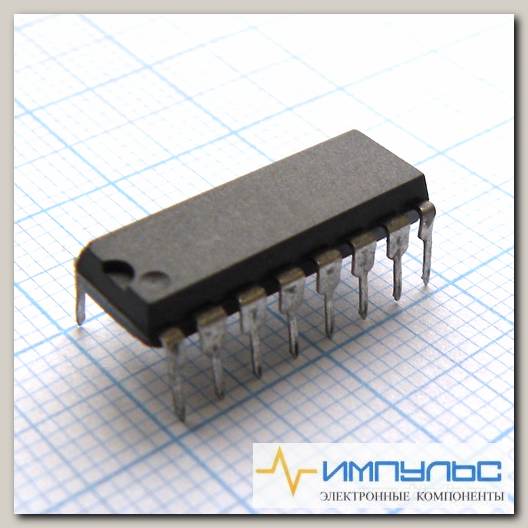

SN74LS85N, (СП1) /Код si-476564
- Артикул: si-476564
Микросхемы / Логические микросхемы / Микросхемы ТТЛ (серия 74)4-битные компараторы величины
| Корпус | dip16 |
| Максимальный выходной ток высокого уровня | -0.4mA |
| Максимальная рабочая температура | +70 °C |
| Длина | 19.3мм |
| Минимальное рабочее напряжение питания | 4,75 В |
| Максимальное время задержки распространения при максимальной CL | 45 ns@ 5 V |
| Производитель | Texas Instruments |
| Состояние проверки задержки распространения | 15пФ |
| Полярность | Неинвертирующий |
| Тип корпуса | PDIP |
| Тип монтажа | Монтаж на плату в отверстия |
| Минимальная рабочая температура | 0 °C |
| Ширина | 6.35мм |
| Семейство логических элементов | LS |
| Высота | 4.57мм |
| Логическая функция | Компаратор величины |
| Максимальное рабочее напряжение питания | 5,25 В |
| Число контактов | 16 |
| Размеры | 19.3 x 6.35 x 4.57мм |
| Выходная функция | A<,B, A=B, A>,B |
| Максимальный выходной ток низкого уровня | 8mA |
| Количество бит | 4бит |
| Вид монтажа | Through Hole |
| Время задержки распространения | 45 ns |
| Категория продукта | Логические компараторы |
| Количество цифровых разрядов | 4 bit |
| Напряжение питания - макс. | 20 mA, 5.25 V |
| Напряжение питания - мин. | 4.75 V |
| Подкатегория | Logic ICs |
| Продукт | Digital Comparators |
| Рабочее напряжение питания | 4.75 V to 5.25 V |
| Размер фабричной упаковки | 25 |
| Серия | SN74LS85 |
| Тип выхода | Active High |
| Тип компаратора | Magnitude |
| Тип продукта | Logic Comparators |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | PDIP-16 |
| Base Product Number | 74LS85 ->, |
| Current - Output High, Low | 400Вµ,A, 8mA |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Max Propagation Delay @ V, Max CL | 45ns @ 5V, 15pF |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Through Hole |
| Number of Bits | 4 |
| Operating Temperature | 0В°C ~ 70В°C |
| Output | Active High |
| Output Function | AB |
| Package | Tube |
| Package / Case | 16-DIP (0.300, 7.62mm) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Series | 74LS ->, |
| Supplier Device Package | 16-PDIP |
| Type | Magnitude Comparator |
| Voltage - Supply | 4.75V ~ 5.25V |
| Abs. Propagation Delay Time | 45(ns) |
| High Level Output Current | -0.4(mA) |
| Logic Family | LS |
| Low Level Output Current | 8(mA) |
| Maximum Propagation Delay Time @ Maximum CL | 45@5V |
| Mounting | Through Hole |
| Operating Supply Voltage (Max) | 5.25(V) |
| Operating Supply Voltage (Min) | 4.75(V) |
| Operating Supply Voltage (Typ) | 5(V) |
| Operating Temperature (Max) | 70C |
| Operating Temperature (Min) | 0C |
| Operating Temperature Classification | Commercial |
| Package Type | PDIP |
| Packaging | Rail/Tube |
| Pin Count | 16 |
| Polarity | Non-Inverting |
| Rad Hardened | No |
| Technology | Bipolar |
| Вес, г | 1.66 |
