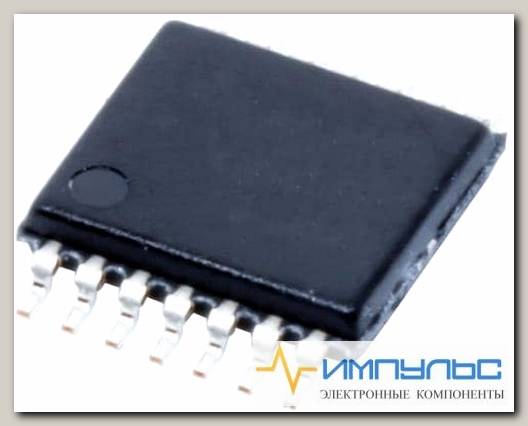

SN74LV21APW /Код si-484872

IC, DUAL AND GATE, 4I/P, TSSOP-14; Logic Family / Base Number:74LV21; Logic Type:AND; Output Current:-; No. of Inputs:4; Supply Voltage Min:2V; Supply Voltage Max:5.5V; Logic Case Style:TSSOP; No. of Pins:14Pins; Logic IC Family:74LV; Logic IC Base Number:7421; Operating Temperature Min:-40°C; Operating Temperature Max:85°C; Product Range:-; Automotive Qualification Standard:-; MSL:MSL 1 - Unlimited; SVHC:No SVHC (15-Jan-2019); Operating Temperature Range:-40°C to +85°C; Propagation Delay:19ns; Supply Voltage Range:2V to 5.5V

Brand	Texas Instruments
Factory Pack Quantity	90
High Level Output Current	-12 mA
Logic Family	LV-A
Logic Function	AND
Low Level Output Current	12 mA
Manufacturer	Texas Instruments
Maximum Operating Temperature	+85 C
Minimum Operating Temperature	-40 C
Mounting Style	SMD/SMT
Number of Gates	2 Gate
Number of Input Lines	4
Number of Output Lines	1
Operating Temperature Range	-40 C to+85 C
Package / Case	TSSOP-14
Packaging	Tube
Product	Single-Function Gate
Product Category	Logic Gates
Propagation Delay Time	8.5 ns
RoHS	Details
Series	SN74LV21A
Supply Voltage - Max	5.5 V
Supply Voltage - Min	2 V
Unit Weight	0.002018 oz
Вид монтажа	SMD/SMT
Время задержки распространения	8.5 ns
Высота	1.15 mm
Выходной ток высокого уровня	12 mA
Выходной ток низкого уровня	12 mA
Диапазон рабочих температур	40 C to + 85 C
Длина	5 mm
Категория продукта	Логические элементы
Количество вентилей	2 Gate
Количество входных линий	4 Input
Количество выходных линий	1 Output
Количество цифровых разрядов	2 bit
Логическая функция	AND
Максимальная рабочая температура	+ 85 C
Минимальная рабочая температура	40 C
Напряжение питания - макс.	5.5 V
Напряжение питания - мин.	2 V
Подкатегория	Logic ICs
Продукт	Single-Function Gate
Рабочее напряжение питания	5 V
Рабочий ток источника питания	20 uA
Размер фабричной упаковки	90
Семейство логических элементов	LV-A
Серия	SN74LV21A
Тип входа	TTL
Тип выхода	TTL
Тип логики	4-Input AND
Тип продукта	Logic Gates
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	TSSOP-14
Функция	AND
Ширина	4.4 mm
Base Product Number	74LV21 ->,
Current - Output High, Low	12mA, 12mA
Current - Quiescent (Max)	20Вµ,A
ECCN	EAR99
HTSUS	8542.39.0001
Logic Level - High	1.5V
Logic Level - Low	0.5V
Logic Type	AND Gate
Max Propagation Delay @ V, Max CL	7ns @ 5V, 50pF
Moisture Sensitivity Level (MSL)	1 (Unlimited)
Mounting Type	Surface Mount
Number of Circuits	2
Number of Inputs	4
Operating Temperature	-40В°C ~ 85В°C
Package	Tube
REACH Status	REACH Unaffected
RoHS Status	ROHS3 Compliant
Supplier Device Package	14-TSSOP
Voltage - Supply	2V ~ 5.5V
