High Level Output Current | -32(mA) |
Logic Family | LVC |
Logical Function | OR |
Low Level Output Current | 32(mA) |
Mounting | Surface Mount |
Number of Elements | 2 |
Number of Inputs | 2-IN |
Number of Output Enables per Element | 0 |
Number of Outputs | 1 |
Number of Selection Inputs per Element | 0 |
Operating Supply Voltage (Max) | 5.5(V) |
Operating Supply Voltage (Min) | 1.65(V) |
Operating Supply Voltage (Typ) | 1.8/2.5/3.3/5(V) |
Operating Temp Range | -55C to 125C |
Operating Temperature Classification | Military |
Output Type | Push-Pull |

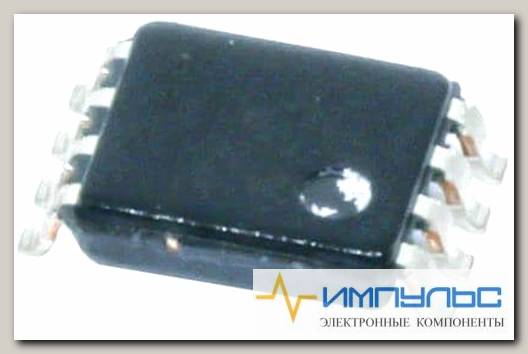

Package Type | VSSOP |
Packaging | Tape and Reel |
Pin Count | 8 |
Propagation Delay Time | [email protected]/4.7@5V(ns) |
Quiescent Current | 10(uA) |
Rad Hardened | No |
Technology | CMOS |
Вид монтажа | SMD/SMT |
Время задержки распространения | 5.8 ns |
Высота | 0.85 mm |
Выходной ток высокого уровня | 32 mA |
Выходной ток низкого уровня | 32 mA |
Диапазон рабочих температур | 55 C to + 125 C |
Длина | 2.3 mm |
Другие названия товара № | V62/06630-01XE |
Категория продукта | Логические элементы |
Количество вентилей | 2 Gate |
Количество входных линий | 2 Input |
Количество выходных линий | 1 Output |
Логическая функция | OR |
Максимальная рабочая температура | + 125 C |
Минимальная рабочая температура | 55 C |
Напряжение питания - макс. | 5.5 V |
Напряжение питания - мин. | 1.65 V |
Подкатегория | Logic ICs |
Продукт | Single-Function Gate |
Рабочее напряжение питания | 1.8 V, 2.5 V, 3.3 V, 5 V |
Размер фабричной упаковки | 3000 |
Семейство логических элементов | LVC |
Серия | SN74LVC2G32-EP |
Тип входа | CMOS, TTL |
Тип логики | True |
Тип продукта | Logic Gates |
Торговая марка | Texas Instruments |
Упаковка / блок | VSSOP-8 |
Функция | OR |
Ширина | 2 mm |
