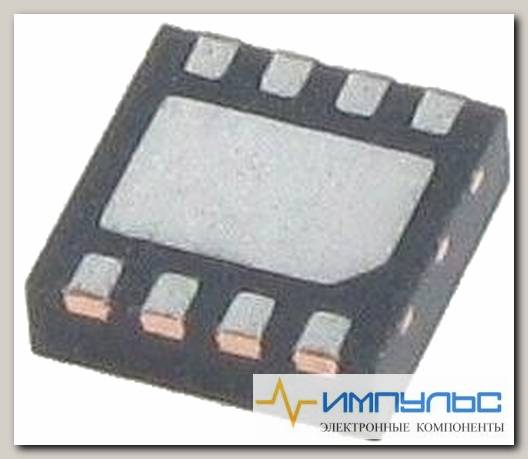

TC4422AVMF /Код si-702957
- Артикул: si-702957
Полупроводниковые приборы\Интегральные схемы - ИС\ИС для управления питанием\Драйверы для управления затворомДрайверы для управления затвором 9A Sngl MOSFET Drvr
| Вид монтажа | SMD/SMT |
| Время нарастания | 60 ns |
| Время спада | 60 ns |
| Выходной ток | 9 A |
| Категория продукта | Драйверы для управления затвором |
| Квалификация | AEC-Q100 |
| Количество выходов | 1 Output |
| Количество драйверов | 1 Driver |
| Конфигурация | Non-Inverting |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 18 V |
| Напряжение питания - мин. | 4.5 V |
| Подкатегория | PMIC - Power Management ICs |
| Продукт | MOSFET Gate Drivers |
| Рабочее напряжение питания | 4.5 V to 18 V |
| Рабочий ток источника питания | 150 uA |
| Размер фабричной упаковки | 60 |
| Технология | Si |
| Тип | Non-Inverting |
| Тип логики | CMOS, TTL |
| Тип продукта | Gate Drivers |
| Торговая марка | Microchip Technology |
| Упаковка | Tube |
| Упаковка / блок | DFN-8 |
| Base Product Number | TC4422 ->, |
| Channel Type | Single |
| Current - Peak Output (Source, Sink) | 10A, 10A |
| Driven Configuration | Low-Side |
| ECCN | EAR99 |
| Gate Type | IGBT, N-Channel, P-Channel MOSFET |
| HTSUS | 8542.39.0001 |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.4V |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Drivers | 1 |
| Operating Temperature | -40В°C ~ 150В°C (TJ) |
| Package | Tube |
| Package / Case | 8-VDFN Exposed Pad |
| PCN Packaging | http://www.microchip.com/mymicrochip/NotificationD |
| REACH Status | REACH Unaffected |
| Rise / Fall Time (Typ) | 38ns, 33ns |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 8-DFN-S (6x5) |
| Voltage - Supply | 4.5V ~ 18V |
| Automotive | Yes |
| Driver Configuration | Non-Inverting |
| Driver Type | Low Side |
| ECCN (US) | EAR99 |
| EU RoHS | Compliant |
| Input Logic Compatibility | CMOS|TTL |
| Lead Shape | No Lead |
| Maximum Fall Time (ns) | 32 |
| Maximum Operating Supply Voltage (V) | 18 |
| Maximum Operating Temperature (°C) | 125 |
| Maximum Propagation Delay Time (ns) | 49 |
| Maximum Rise Time (ns) | 34 |
| Maximum Supply Current (mA) | 0.25 |
| Minimum Operating Supply Voltage (V) | 4.5 |
| Minimum Operating Temperature (°C) | -40 |
| Mounting | Surface Mount |
| Number of Outputs | 1 |
| Output Resistance (Ohm) | 0.8|1.25 |
| Packaging | Tube |
| Part Status | Active |
| PCB changed | 8 |
| Peak Output Current (A) | 10(Typ) |
| Pin Count | 8 |
| PPAP | Yes |
| Standard Package Name | DFN |
| Supplier Package | DFN-S EP |
| Supplier Temperature Grade | Extended |
| Typical Input High Threshold Voltage (V) | 1.8 |
| Typical Input Low Threshold Voltage (V) | 1.3 |
| Вес, г | 0.0374 |
