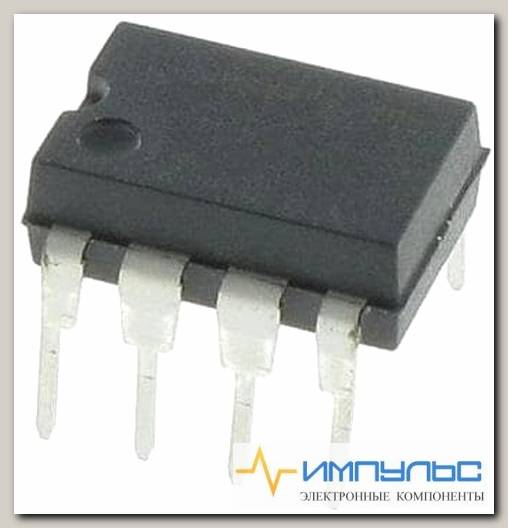

TC4424AVPA /Код si-701376
- Артикул: si-701376
Питание\ИС для управления питанием\Драйверы для управления затворомДрайверы для управления затвором 3A Dual MOSFET Drvr
| Pd - рассеивание мощности | 1.21 W |
| Вид монтажа | Through Hole |
| Время нарастания | 35 ns |
| Время спада | 35 ns |
| Категория продукта | Драйверы для управления затвором |
| Квалификация | AEC-Q100 |
| Количество выходов | 2 Output |
| Количество драйверов | 2 Driver |
| Конфигурация | Non-Inverting |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 18 V |
| Напряжение питания - мин. | 4.5 V |
| Подкатегория | PMIC - Power Management ICs |
| Продукт | MOSFET Gate Drivers |
| Рабочее напряжение питания | 4.5 V to 18 V |
| Рабочий ток источника питания | 1 mA |
| Размер фабричной упаковки | 60 |
| Серия | TC4424A |
| Технология | Si |
| Тип | Non-Inverting |
| Тип логики | CMOS, TTL |
| Тип продукта | Gate Drivers |
| Торговая марка | Microchip Technology |
| Упаковка | Tube |
| Упаковка / блок | PDIP-8 |
| Base Product Number | TC4424 ->, |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 4.5A, 4.5A |
| Driven Configuration | Low-Side |
| ECCN | EAR99 |
| Gate Type | N-Channel, P-Channel MOSFET |
| HTSUS | 8542.39.0001 |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.4V |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Through Hole |
| Number of Drivers | 2 |
| Operating Temperature | -40В°C ~ 150В°C (TJ) |
| Package | Tube |
| Package / Case | 8-DIP (0.300, 7.62mm) |
| PCN Design/Specification | http://www.microchip.com/mymicrochip/NotificationD |
| PCN Packaging | http://www.microchip.com/mymicrochip/NotificationD |
| REACH Status | REACH Unaffected |
| Rise / Fall Time (Typ) | 12ns, 12ns |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 8-PDIP |
| Voltage - Supply | 4.5V ~ 18V |
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Driver Type | Low Side |
| Driver Configuration | Non-Inverting |
| Type | MOSFET |
| Number of Outputs | 2 |
| Maximum Rise Time (ns) | 21 |
| Maximum Fall Time (ns) | 21 |
| Maximum Propagation Delay Time (ns) | 48 |
| Input Logic Compatibility | CMOS|TTL |
| Minimum Operating Supply Voltage (V) | 4.5 |
| Maximum Operating Supply Voltage (V) | 18 |
| Maximum Supply Current (mA) | 2 |
| Typical Input Low Threshold Voltage (V) | 1.3 |
| Typical Input High Threshold Voltage (V) | 1.5 |
| Peak Output Current (A) | 4.5(Typ) |
| Output Resistance (Ohm) | 2.8|2.2 |
| Maximum Power Dissipation (mW) | 1200 |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Operating Temperature (°C) | 125 |
| Packaging | Tube |
| Standard Package Name | DIP |
| Pin Count | 8 |
| Supplier Package | PDIP |
| Mounting | Through Hole |
| Package Height | 3.3 |
| Package Length | 9.27 |
| Package Width | 6.35 |
| PCB changed | 8 |
| Lead Shape | Through Hole |
| Brand | Microchip Technology |
| Configuration | Non-Inverting |
| Factory Pack Quantity | 60 |
| Fall Time | 35 ns |
| Logic Type | CMOS, TTL |
| Manufacturer | Microchip |
| Maximum Operating Temperature | +125 C |
| Minimum Operating Temperature | -40 C |
| Mounting Style | Through Hole |
| Operating Supply Current | 1 mA |
| Operating Supply Voltage | 4.5 V to 18 V |
| Operating Temperature Range | -40 C to+125 C |
| Pd - Power Dissipation | 1.21 W |
| Product | MOSFET Gate Drivers |
| Product Category | Gate Drivers |
| Rise Time | 35 ns |
| RoHS | Details |
| Series | TC4424A |
| Supply Voltage - Max | 18 V |
| Supply Voltage - Min | 4.5 V |
| Unit Weight | 0.032805 oz |
| Вес, г | 1 |
