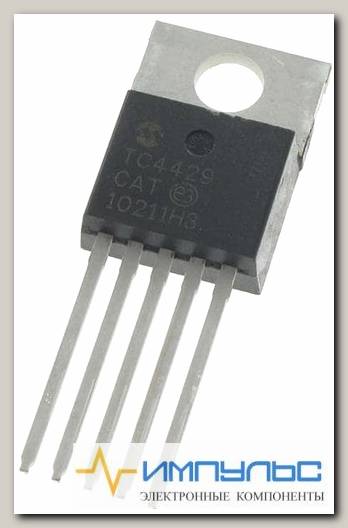

TC4429CAT /Код si-705499
- Артикул: si-705499
Питание\ИС для управления питанием\Драйверы для управления затворомДрайверы для управления затвором 6A Sngl
| Pd - рассеивание мощности | 1600 mW |
| Вид монтажа | Through Hole |
| Время нарастания | 35 ns |
| Время спада | 35 ns |
| Категория продукта | Драйверы для управления затвором |
| Количество выходов | 1 Output |
| Количество драйверов | 1 Driver |
| Максимальная рабочая температура | + 70 C |
| Минимальная рабочая температура | 0 C |
| Напряжение питания - макс. | 18 V |
| Напряжение питания - мин. | 4.5 V |
| Подкатегория | PMIC - Power Management ICs |
| Продукт | MOSFET Gate Drivers |
| Рабочее напряжение питания | 4.5 V to 18 V |
| Рабочий ток источника питания | 3 mA |
| Размер фабричной упаковки | 50 |
| Серия | TC4429 |
| Технология | Si |
| Тип | Low Side |
| Тип логики | CMOS, TTL |
| Тип продукта | Gate Drivers |
| Торговая марка | Microchip Technology |
| Упаковка | Tube |
| Упаковка / блок | TO-220-5 |
| Base Product Number | TC4429 ->, |
| Channel Type | Single |
| Current - Peak Output (Source, Sink) | 6A, 6A |
| Driven Configuration | Low-Side |
| ECCN | EAR99 |
| Gate Type | N-Channel, P-Channel MOSFET |
| HTSUS | 8542.39.0001 |
| Input Type | Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.4V |
| Moisture Sensitivity Level (MSL) | Not Applicable |
| Mounting Type | Through Hole |
| Number of Drivers | 1 |
| Operating Temperature | 0В°C ~ 150В°C (TJ) |
| Package | Tube |
| Package / Case | TO-220-5 |
| PCN Packaging | http://www.microchip.com/mymicrochip/NotificationD |
| REACH Status | REACH Unaffected |
| Rise / Fall Time (Typ) | 25ns, 25ns |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | TO-220-5 |
| Voltage - Supply | 4.5V ~ 18V |
| Automotive | No |
| Driver Configuration | Inverting |
| Driver Type | Low Side |
| ECCN (US) | EAR99 |
| EU RoHS | Compliant |
| Input Logic Compatibility | CMOS|TTL |
| Latch-Up Proof | Yes |
| Maximum Fall Time (ns) | 35 |
| Maximum Operating Supply Voltage (V) | 18 |
| Maximum Operating Temperature (°C) | 70 |
| Maximum Power Dissipation (mW) | 1600 |
| Maximum Propagation Delay Time (ns) | 75 |
| Maximum Rise Time (ns) | 35 |
| Maximum Supply Current (mA) | 1.5 |
| Minimum Operating Supply Voltage (V) | 4.5 |
| Minimum Operating Temperature (°C) | 0 |
| Mounting | Through Hole |
| Number of Outputs | 1 |
| Output Resistance (Ohm) | 1.5|2.1 |
| Packaging | Tube |
| Part Status | Active |
| PCB changed | 5 |
| Peak Output Current (A) | 6(Typ) |
| Pin Count | 5 |
| PPAP | No |
| Standard Package Name | TO-220 |
| Supplier Package | TO-220 |
| Tab | Tab |
| Type | MOSFET |
| Typical Input High Threshold Voltage (V) | 1.8 |
| Typical Input Low Threshold Voltage (V) | 1.3 |
| Вес, г | 3 |
