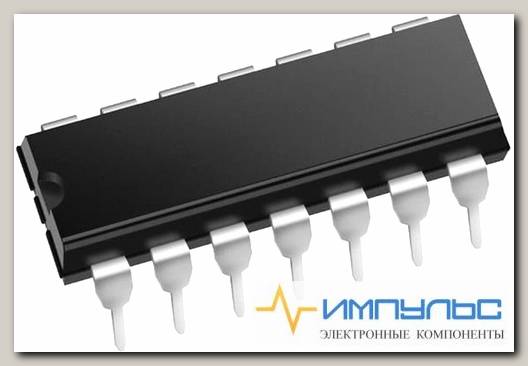

TC4469EPD /Код si-707111
- Артикул: si-707111
Полупроводниковые приборы\Интегральные схемы - ИС\ИС для управления питанием\Драйверы для управления затворомДрайверы для управления затвором 1.2A Quad NAND I/P
| Pd - рассеивание мощности | 800 mW |
| Вид монтажа | Through Hole |
| Время нарастания | 25 ns |
| Время спада | 25 ns |
| Категория продукта | Драйверы для управления затвором |
| Количество выходов | 4 Output |
| Количество драйверов | 4 Driver |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 18 V |
| Напряжение питания - мин. | 4.5 V |
| Подкатегория | PMIC - Power Management ICs |
| Продукт | MOSFET Gate Drivers |
| Рабочее напряжение питания | 4.5 V to 18 V |
| Рабочий ток источника питания | 4 mA |
| Размер фабричной упаковки | 30 |
| Серия | TC4469 |
| Технология | Si |
| Тип | Low Side |
| Тип продукта | Gate Drivers |
| Торговая марка | Microchip Technology |
| Упаковка | Tube |
| Упаковка / блок | PDIP-14 |
| Automotive | No |
| Bridge Type | H Bridge |
| Driver Configuration | Inverting|Non-Inverting |
| Driver Type | Low Side |
| ECCN (US) | EAR99 |
| EU RoHS | Compliant |
| Input Logic Compatibility | CMOS |
| Lead Shape | Through Hole |
| Maximum Fall Time (ns) | 25 |
| Maximum Operating Supply Voltage (V) | 18 |
| Maximum Operating Temperature (°C) | 85 |
| Maximum Power Dissipation (mW) | 800 |
| Maximum Propagation Delay Time (ns) | 75 |
| Maximum Rise Time (ns) | 25 |
| Maximum Supply Current (mA) | 4 |
| Minimum Operating Supply Voltage (V) | 4.5 |
| Minimum Operating Temperature (°C) | -40 |
| Mounting | Through Hole |
| Number of Drivers | 4 |
| Number of Outputs | 4 |
| Output Resistance (Ohm) | 10 |
| Packaging | Tube |
| Part Status | Active |
| PCB changed | 14 |
| Peak Output Current (A) | 1.2(Typ) |
| Pin Count | 14 |
| PPAP | No |
| Standard Package Name | DIP |
| Supplier Package | PDIP |
| Type | MOSFET |
| Typical Input High Threshold Voltage (V) | 2.4(Min) |
| Typical Input Low Threshold Voltage (V) | 0.8(Max) |
| Вес, г | 1.62 |
