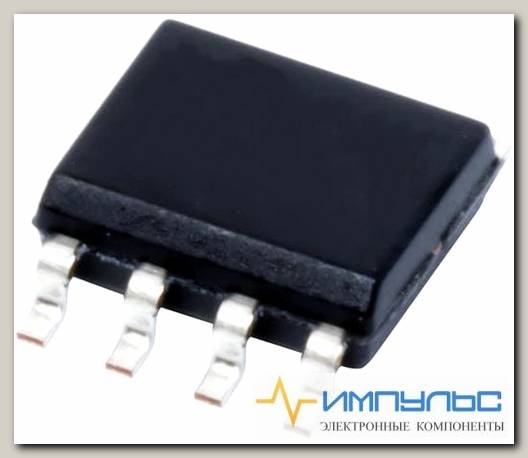

TL2844D-8 /Код si-351107
- Артикул: si-351107
Полупроводниковые приборы\Интегральные схемы - ИС\ИС для управления питанием\Регуляторы и контроллеры напряжения\Коммутационные контроллерыКоммутационные контроллеры Current-Mode PWM Controller
| Вид монтажа | SMD/SMT |
| Время нарастания | 50 ns |
| Время спада | 50 ns |
| Входное напряжение | 5.5 V |
| Выходное напряжение | 30 V |
| Выходной ток | 200 mA |
| Диапазон рабочих температур | 40 C to + 85 C |
| Изоляция | Non-Isolated |
| Категория продукта | Коммутационные контроллеры |
| Количество выходов | 1 Output |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Отключение | Shutdown |
| Подкатегория | PMIC - Power Management ICs |
| Продукт | Switching Controllers |
| Рабочее напряжение питания | 30 V |
| Рабочий ток источника питания | 25 mA |
| Рабочий цикл (макс.) | 50 % |
| Размер фабричной упаковки | 75 |
| Серия | TL2844 |
| Тип | Current Mode PWM Controllers |
| Тип продукта | Switching Controllers |
| Топология | Boost, Flyback, Forward |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | SOIC-8 |
| Частота переключений | 500 kHz |
| Base Product Number | TL2844 ->, |
| Clock Sync | No |
| Control Features | Frequency Control |
| Duty Cycle (Max) | 48% |
| ECCN | EAR99 |
| Frequency - Switching | Up to 500kHz |
| Function | Step-Up, Step-Up/Step-Down |
| HTSUS | 8542.39.0001 |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Outputs | 1 |
| Operating Temperature | -40В°C ~ 85В°C (TA) |
| Output Configuration | Positive |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Package | Tube |
| Package / Case | 8-SOIC (0.154, 3.90mm Width) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 8-SOIC |
| Synchronous Rectifier | No |
| Topology | Boost, Flyback, Forward |
| Voltage - Supply (Vcc/Vdd) | 10V ~ 30V |
| Brand | Texas Instruments |
| Duty Cycle - Max | 50% |
| Factory Pack Quantity | 75 |
| Fall Time | 50 ns |
| Input Voltage | 5.5 V |
| Isolation | Non-Isolated |
| Manufacturer | Texas Instruments |
| Maximum Operating Temperature | +85 C |
| Minimum Operating Temperature | -40 C |
| Mounting Style | SMD/SMT |
| Operating Supply Current | 25 mA |
| Operating Supply Voltage | 30 V |
| Operating Temperature Range | -40 C to+85 C |
| Output Current | 200 mA |
| Output Voltage | 30 V |
| Packaging | Tube |
| Product | Switching Controllers |
| Product Category | Switching Controllers |
| Rise Time | 50 ns |
| RoHS | Details |
| Series | TL2844 |
| Shutdown | Shutdown |
| Switching Frequency | 500 kHz |
| Type | Current Mode PWM Controllers |
| Unit Weight | 0.002561 oz |
| Вес, г | 0.0726 |
