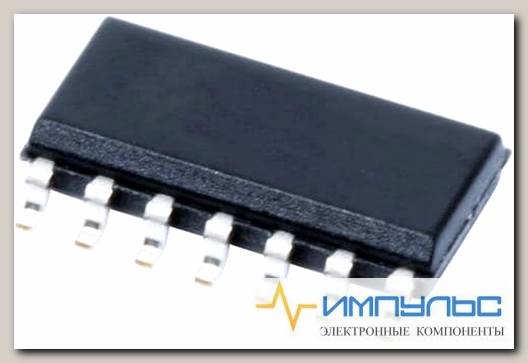

TLC339ID /Код si-379162

COMPARATOR, QUAD, 1US, SOIC-14; Comparator Type:Micropower; No. of Comparators:4 Comparators; Response Time:1µs; Supply Voltage Range:3V to 16V; Comparator Case Style:SOIC; No. of Pins:14Pins; IC Output Type:Open Collector, Open Drain; Operating Temperature Min:-40°C; Operating Temperature Max:85°C; Product Range:-; Automotive Qualification Standard:-; MSL:MSL 1 - Unlimited; SVHC:No SVHC (15-Jan-2019); No. of Comparators:4

Brand	Texas Instruments
CMRR - Common Mode Rejection Ratio	84 dB
Comparator Type	General Purpose
Factory Pack Quantity	2500
GBP - Gain Bandwidth Product	-
Height	1.58 mm
Ib - Input Bias Current	2 pA
Ios - Input Offset Current	15 nA
Length	8.65 mm
Manufacturer	Texas Instruments
Maximum Operating Temperature	+125 C
Minimum Operating Temperature	-55 C
Mounting Style	SMD/SMT
Number of Channels	4 Channel
Operating Supply Current	20 uA
Operating Supply Voltage	3 V to 16 V
Output Current per Channel	6 mA
Output Type	Rail-to-Rail
Package / Case	SOIC-14
Packaging	Reel
Pd - Power Dissipation	950 mW
Product	Analog Comparators
Product Category	Analog Comparators
Reference Voltage	No
Response Time	1 us
RoHS	Details
Series	TLC339
Shutdown	No Shutdown
Supply Type	Single
Supply Voltage - Max	16 V
Supply Voltage - Min	3 V
Technology	LinCMOS
Type	Micro Power Comparator
Unit Weight	0.004318 oz
Vos - Input Offset Voltage	5 mV
Width	3.91 mm
CMRR - Коэффициент подавления синфазного сигнала	84 dB
Ib - Входной ток смещения	2 pA
Ios - Входной ток разбаланса	15 nA
Pd - рассеивание мощности	950 mW
Vos - Входное напряжение смещения нуля	5 mV
Вид монтажа	SMD/SMT
Время отклика	1 us
Высота	1.58 mm
Выходной ток на канал	6 mA
Длина	8.65 mm
Категория продукта	Аналоговые компараторы
Количество каналов	4 Channel
Максимальная рабочая температура	+ 125 C
Минимальная рабочая температура	55 C
Напряжение питания - макс.	16 V
Напряжение питания - мин.	3 V
Опорное напряжение	No
Отключение	No Shutdown
Подкатегория	Amplifier ICs
Продукт	Analog Comparators
Рабочее напряжение питания	3 V to 16 V
Рабочий ток источника питания	20 uA
Размер фабричной упаковки	50
Серия	TLC339
Технология	LinCMOS
Тип	Micro Power Comparator
Тип выхода	Rail-to-Rail
Тип компаратора	General Purpose
Тип питания	Single
Тип продукта	Analog Comparators
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	SOIC-14
Ширина	3.91 mm
Mounting Type	Surface Mount
Number of Channels per Chip	4
Package Type	SOIC
Pin Count	14
Power Supply Type	Single
Typical CMRR	84dB
Typical Response Time	2.5µ,s
Typical Single Supply Voltage	5 V
Вес, г	0.26
