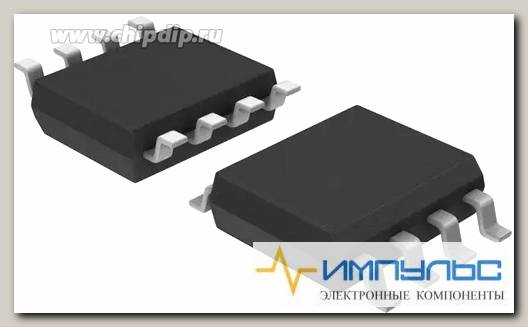

TLV3501AID /Код si-375566
- Артикул: si-375566
Микросхемы / Усилители и компараторы / КомпараторыКомпаратор быстродействующий 4.5нс уровень выхода до напряжения питания
| Корпус | soic8 |
| CMRR - Коэффициент подавления синфазного сигнала | 70 dB |
| Ib - Входной ток смещения | 10 pA |
| PSRR - Коэффициент подавления помех по питанию | 100 dB |
| Vcm - Синфазное напряжение | 0.2 V |
| Vos - Входное напряжение смещения нуля | 6.5 mV |
| Вид монтажа | SMD/SMT |
| Время отклика | 4.5 ns |
| Высота | 1.58 mm |
| Длина | 4.9 mm |
| Категория продукта | Аналоговые компараторы |
| Количество каналов | 1 Channel |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 5.5 V |
| Напряжение питания - мин. | 2.2 V |
| Опорное напряжение | No |
| Особенности | Hysteresis |
| Отключение | Shutdown |
| Подкатегория | Amplifier ICs |
| Продукт | Analog Comparators |
| Рабочее напряжение питания | 2.2 V to 5.5 V |
| Рабочий ток источника питания | 5 mA |
| Размер фабричной упаковки | 75 |
| Серия | TLV3501 |
| Технология | CMOS |
| Тип | High Speed Comparator |
| Тип входа | Rail-to-Rail |
| Тип выхода | Rail-to-Rail |
| Тип компаратора | General Purpose |
| Тип питания | Single |
| Тип продукта | Analog Comparators |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | SOIC-8 |
| Ширина | 3.91 mm |
| Base Product Number | TLV3501 ->, |
| CMRR, PSRR (Typ) | 70dB CMRR, 100dB PSRR |
| Current - Input Bias (Max) | 10pA @ 5.5V |
| Current - Quiescent (Max) | 5mA |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Hysteresis | 6mV |
| Manufacturer Product Page | http://www.ti.com/general/docs/suppproductinfo.tsp |
| Moisture Sensitivity Level (MSL) | 2 (1 Year) |
| Mounting Type | Surface Mount |
| Number of Elements | 1 |
| Operating Temperature | -40В°C ~ 125В°C |
| Output Type | CMOS, Push-Pull, Rail-to-Rail, TTL |
| Package | Tube |
| Package / Case | 8-SOIC (0.154, 3.90mm Width) |
| Propagation Delay (Max) | 10ns |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 8-SOIC |
| Type | General Purpose |
| Voltage - Input Offset (Max) | 6.5mV @ 5.5V |
| Voltage - Supply, Single/Dual (В±) | 2.7V ~ 5.5V, В±1.35V ~ 2.75V |
| Brand | Texas Instruments |
| CMRR - Common Mode Rejection Ratio | 70 dB |
| Comparator Type | General Purpose |
| Factory Pack Quantity | 2500 |
| GBP - Gain Bandwidth Product | - |
| Height | 1.58 mm |
| Ib - Input Bias Current | +/-10 pA |
| Input Type | Rail to Rail |
| Length | 4.9 mm |
| Manufacturer | Texas Instruments |
| Maximum Operating Temperature | +125 C |
| Minimum Operating Temperature | -40 C |
| Mounting Style | SMD/SMT |
| Number of Channels | 1 Channel |
| Operating Supply Current | 5 mA |
| Operating Supply Voltage | 2.2 V to 5.5 V |
| Packaging | Reel |
| Product | Analog Comparators |
| Product Category | Analog Comparators |
| PSRR - Power Supply Rejection Ratio | 100 dB |
| Reference Voltage | No |
| Response Time | 4.5 ns |
| RoHS | Details |
| Series | TLV3501 |
| Shutdown | Shutdown |
| Supply Type | Single |
| Supply Voltage - Max | 5.5 V |
| Supply Voltage - Min | 2.2 V |
| Technology | CMOS |
| Unit Weight | 0.002677 oz |
| Vcm - Common Mode Voltage | -0.2 V to 5.7 V |
| Vos - Input Offset Voltage | 6.5 mV |
| Width | 3.91 mm |
| Вес, г | 0.2 |
