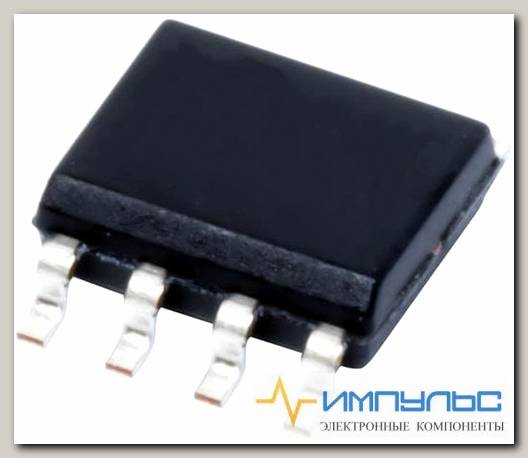

TPS2022D /Код si-702585
- Артикул: si-702585
Полупроводниковые приборы\Коммутационные ИС\ИС переключателя электропитания – распределение электропитанияИС переключателя электропитания – распределение электропитания 1.1A 2.7-5.5V Sngl Hi-Side MOSFET
| Вид монтажа | SMD/SMT |
| Время включения - макс. | 20 ms |
| Время отключения - макс. | 40 ms |
| Выходной ток | 1 A |
| Категория продукта | ИС переключателя электропитания – распределение эл |
| Количество выходов | 1 Output |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 5.5 V |
| Напряжение питания - мин. | 2.7 V |
| Ограничение тока | 1.5 A |
| Подкатегория | Switch ICs |
| Продукт | USB Power Switches |
| Рабочее напряжение питания | 2.7 V to 5.5 V |
| Размер фабричной упаковки | 75 |
| Серия | TPS2022 |
| Сопротивление во включенном состоянии - макс. | 61 mOhms |
| Средства разработки | TPS2022EVM-290 |
| Тип | High Side |
| Тип продукта | Power Switch ICs - Power Distribution |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | SOIC-8 |
| Base Product Number | TPS2022 ->, |
| Current - Output (Max) | 1A |
| ECCN | EAR99 |
| Fault Protection | Current Limiting (Fixed), Over Temperature, UVLO |
| Features | Status Flag |
| HTSUS | 8542.39.0001 |
| Input Type | Non-Inverting |
| Interface | On/Off |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Outputs | 1 |
| Operating Temperature | -40В°C ~ 125В°C (TJ) |
| Output Configuration | High Side |
| Output Type | N-Channel |
| Package | Tube |
| Package / Case | 8-SOIC (0.154, 3.90mm Width) |
| Ratio - Input:Output | 1:1 |
| Rds On (Typ) | 33mOhm |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 8-SOIC |
| Switch Type | General Purpose |
| Voltage - Load | 2.7V ~ 5.5V |
| Voltage - Supply (Vcc/Vdd) | Not Required |
| Brand | Texas Instruments |
| Current Limit | 1.5 A |
| Development Kit | TPS2022EVM-290 |
| Factory Pack Quantity | 75 |
| Manufacturer | Texas Instruments |
| Maximum Operating Temperature | +85 C |
| Minimum Operating Temperature | -40 C |
| Mounting Style | SMD/SMT |
| Off Time - Max | 40 ms |
| On Resistance - Max | 61 mOhms |
| On Time - Max | 20 ms |
| Operating Supply Voltage | 2.7 V to 5.5 V |
| Output Current | 1 A |
| Packaging | Tube |
| Product | USB Power Switches |
| Product Category | Power Switch ICs-Power Distribution |
| RoHS | Details |
| Series | TPS2022 |
| Supply Voltage - Max | 5.5 V |
| Supply Voltage - Min | 2.7 V |
| Type | High Side |
| Unit Weight | 0.002561 oz |
| Вес, г | 0.0726 |
