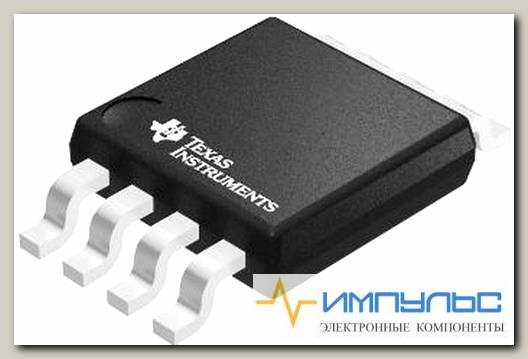

TPS3306-15DGK, Схема контроля, выход сброса с активным низким, 2 монитора, 2.7В-6Vin,VSSOP-8 /Код si-882168
- Артикул: si-882168
Супервизор Открытый сток или открытый коллектор 2 канала 8-VSSOP
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Number of Supervisors | 2 |
| Maximum Reset Active Time (ms) | 140 |
| Output Driver | Active Low/Open Drain |
| Typical Reset Threshold Voltage (V) | 2.93|1.4 |
| Monitored Voltage (V) | 1.5|3.3 |
| Minimum Operating Supply Voltage (V) | 2.7 |
| Maximum Operating Supply Voltage (V) | 6 |
| Maximum Supply Current (uA) | 40 |
| Maximum Power Dissipation (mW) | 424 |
| Power Fail Detection | Yes |
| Watchdog Timer | Yes |
| Manual Reset | No |
| Chip Enable Signals | No |
| Battery Backup Switching | Yes |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Operating Temperature (°C) | 85 |
| Supplier Temperature Grade | Industrial |
| Packaging | Tube |
| Pin Count | 8 |
| Supplier Package | VSSOP |
| Standard Package Name | SOP |
| Mounting | Surface Mount |
| Package Height | 0.95(Max) |
| Package Length | 3.1(Max) |
| Package Width | 3.1(Max) |
| PCB changed | 8 |
| Lead Shape | Gull-wing |
| Base Product Number | TPS3306 ->, |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Voltages Monitored | 2 |
| Operating Temperature | -40В°C ~ 85В°C (TA) |
| Output | Open Drain or Open Collector |
| Package | Tube |
| Package / Case | 8-TSSOP, 8-MSOP (0.118, 3.00mm Width) |
| REACH Status | REACH Unaffected |
| Reset | Active Low |
| Reset Timeout | 70ms Minimum |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 8-VSSOP |
| Type | Multi-Voltage Supervisor |
| Voltage - Threshold | 1.4V, 2.93V |
| Вес, г | 0.02 |
