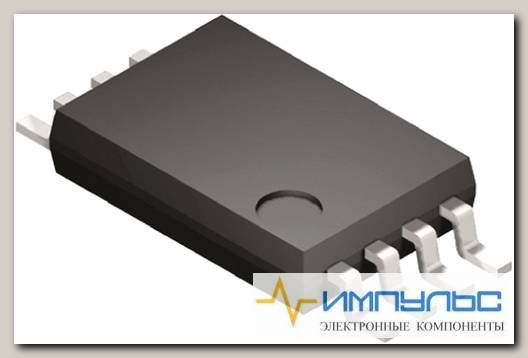

TSC102IPT, TSC102IPT , Current Sense Amplifier Single 8-Pin TSSOP /Код si-870357

Semiconductors\Amplifiers & Comparators\Current Sensing AmplifiersAccurate sensing of currents in a circuit is central to enhance application safety. Current Sensing Amplifiers have a voltage output that is proportional to the volt drop across a very low value resistor, usually in a high-current power rail.

Maximum Operating Supply Voltage	5.5 V
Maximum Operating Temperature	+125 °C
Maximum Supply Current	700 ?A
Minimum CMRR	90dB
Minimum Operating Supply Voltage	3.5 V
Minimum Operating Temperature	-40 °C
Mounting Type	Surface Mount
Number of Channels per Chip	1
Package Type	TSSOP
Pin Count	8
Power Supply Type	Single
Typical Single Supply Voltage	2.8 > 30 V
Width	3.1mm
CMRR - Коэффициент подавления синфазного сигнала	90 dB
GBP - Произведение коэффициента усиления на ширину полосы пропускания (fT)	800 kHz
Ib - Входной ток смещения	7 uA
Vos - Входное напряжение смещения нуля	1.5 mV
Вид монтажа	SMD/SMT
Категория продукта	Усилители считывания тока
Максимальная рабочая температура	+ 125 C
Минимальная рабочая температура	40 C
Напряжение питания - макс.	5.5 V
Напряжение питания - мин.	3.5 V
Подкатегория	Amplifier ICs
Продукт	Current Sense Amplifiers
Рабочий ток источника питания	240 uA
Размер фабричной упаковки	4000
Серия	TSC102
Тип продукта	Current Sense Amplifiers
Тип усилителя	High-Side Current Sense Amplifier
Торговая марка	STMicroelectronics
Точность	2.5 %
Упаковка / блок	TSSOP-8
Чувствительный к влажности	Yes
Вес, г	1
