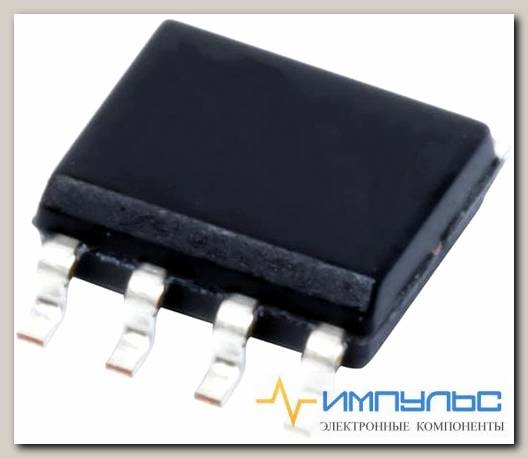

UC2843D8 /Код si-349743
- Артикул: si-349743
30-V, 1-A, 500KHz current mode PWM controller with 8.4V/7.6V UVLO 100% duty cycle, -40C to 85C
| Base Part Number | UC2843 |
| Clock Sync | No |
| Control Features | Frequency Control |
| Duty Cycle (Max) | 97% |
| Frequency - Switching | Up to 500kHz |
| Function | Step-Up, Step-Down, Step-Up/Step-Down |
| Manufacturer | Texas Instruments |
| Number of Outputs | 1 |
| Operating Temperature | -40В°C ~ 85В°C(TA) |
| Output Configuration | Positive |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Package / Case | 8-SOIC(0.154, 3.90mm Width) |
| Packaging | Tube |
| Part Status | Active |
| Serial Interfaces | - |
| Series | - |
| Supplier Device Package | 8-SOIC |
| Synchronous Rectifier | No |
| Topology | Boost, Buck, Buck-Boost, Flyback, Forward |
| Voltage - Supply (Vcc/Vdd) | 7.6V ~ 30V |
| Вид монтажа | SMD/SMT |
| Время нарастания | 50 ns |
| Время спада | 50 ns |
| Выходное напряжение | 4.95 V to 5.05 V |
| Выходной ток | 1 A |
| Диапазон рабочих температур | 40 C to + 85 C |
| Категория продукта | Коммутационные контроллеры |
| Количество выходов | 1 Output |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Подкатегория | PMIC - Power Management ICs |
| Рабочее напряжение питания | 30 V |
| Рабочий цикл (макс.) | 100 % |
| Размер фабричной упаковки | 75 |
| Серия | UC2843 |
| Тип | Current Mode PWM Controllers |
| Тип продукта | Switching Controllers |
| Топология | Boost, Flyback, Forward |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | SOIC-8 |
| Частота переключений | 450 kHz |
| Вес, г | 0.12 |
