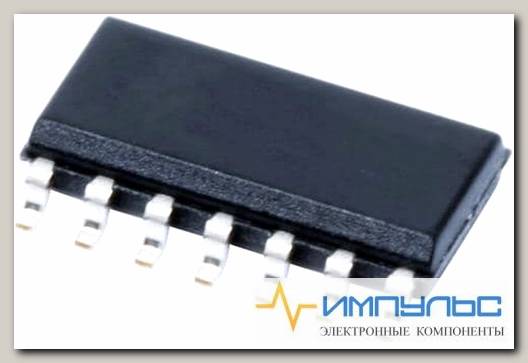

UCC2581D, Коммутационные контроллеры Voltage-Mode PWM Micropower /Код si-350735
- Артикул: si-350735
Коммутационные контроллеры Voltage-Mode PWM Micropower
| Вид монтажа | SMD/SMT |
| Время нарастания | 20 ns |
| Время спада | 20 ns |
| Высота | 1.58 mm |
| Выходное напряжение | 0.5 V |
| Выходной ток | 1 A |
| Диапазон рабочих температур | 40 C to + 85 C |
| Длина | 8.65 mm |
| Категория продукта | Коммутационные контроллеры |
| Количество выходов | 1 Output |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Подкатегория | PMIC - Power Management ICs |
| Рабочее напряжение питания | 7.3 V to 15 V |
| Рабочий ток источника питания | 300 uA |
| Рабочий цикл (макс.) | 83 % |
| Размер фабричной упаковки | 50 |
| Серия | UCC2581 |
| Тип | Voltage Mode PWM Controllers |
| Тип продукта | Switching Controllers |
| Топология | Boost, Flyback, Forward |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | SOIC-14 |
| Частота переключений | 100 kHz |
| Чувствительный к влажности | Yes |
| Base Product Number | UCC2581 ->, |
| Clock Sync | Yes |
| Control Features | Current Limit, Enable, Frequency Control, Soft Sta |
| Duty Cycle (Max) | 84% |
| ECCN | EAR99 |
| Frequency - Switching | Up to 100kHz |
| Function | Step-Up, Step-Up/Step-Down |
| HTSUS | 8542.39.0001 |
| Moisture Sensitivity Level (MSL) | 2 (1 Year) |
| Mounting Type | Surface Mount |
| Number of Outputs | 1 |
| Operating Temperature | -40В°C ~ 85В°C (TA) |
| Output Configuration | Positive, Isolation Capable |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Package | Tube |
| Package / Case | 14-SOIC (0.154, 3.90mm Width) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 14-SOIC |
| Synchronous Rectifier | No |
| Topology | Boost, Flyback, Forward Converter |
| Voltage - Supply (Vcc/Vdd) | 6.8V ~ 15V |
| Base Part Number | UCC2581 |
| Manufacturer | Texas Instruments |
| Packaging | Tube |
| Part Status | Active |
| Serial Interfaces | - |
| Series | - |
