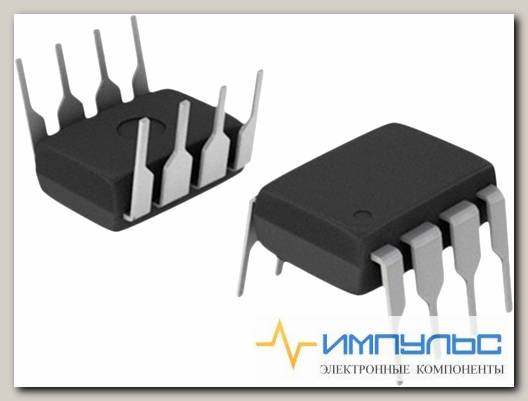

VIPER12ADIP-E, Преобразователь переменного тока в постоянный [DIP-8] /Код si-188543

Viper во многом близки TOP’ам, микросхемам Power Integration для построения импульсных блоков питания от 5 до 100 В в диапазоне входных напряжений от 85 до 265 В АС. Как и TOP’ы, они управляются по току. Когда выходной транзистор находится с открытом состоянии, датчик измеряет ток первичной цепи обмотки трансформатора и преобразует его в пропорциональное напряжение. Поэтому регулирока выходного напряжения напрямую записит от тока закрытия транзистора. Однако микросхемы Viper имеют и выгодное преимущество от своих аналогов – это возможность работы на частотах до 300 кГц (Viper-xxII), что позволяет повысить эффективность преобразования до 90% и использовать малогабаритные трансформаторы. Важным преимуществом контроллеров VIPer является чрезвычайно широкий диапазон рабочего цикла, от 0 до 90 %, в то время как TOP'ы требуют небольшую балластную нагрузку при работе в режиме холостого хода. Немаловажным является и тот факт, что компания STMicroelectronics предоставляет разработчикам бесплатное ПО для расчета параметров источника питания - пакет VIPer Design Software. Данное ПО позволяет как рассчитать параметры блока питания, так и получить список рекомендуемых компонентов обвязки.

Серия	viper
Наличие изоляции выхода	нет
Наличие внутреннего коммутатора	есть
Максимальное напряжение силового ключа, В	730
Номинальная мощность, Вт	13
Максимальная частота преобразователя, кГц	60
Защита от сбоев	cur.lim., over temp./volt.
Рабочая температура,°,С	-40…+150
Корпус	dip-8(0.300 inch)
Вес, г	1
